Mesure précise du débit pour les réseaux d’eau exigeants

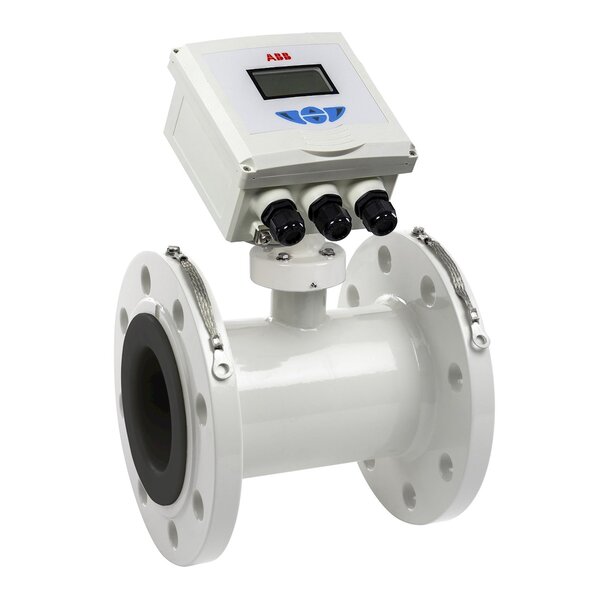

ABB a annoncé une mise à niveau majeure de la gamme de débitmètres électromagnétiques ProcessMaster FER620 afin d’améliorer les capacités de mesure de précision dans les environnements industriels difficiles. Cette nouvelle génération de matériel cible les infrastructures hydrauliques critiques, notamment les stations de pompage, les systèmes de captage d’eau, les installations de traitement et les réseaux d’irrigation, grâce à l’introduction d’une architecture de capteur entièrement soudée et hermétiquement scellée.

Architecture du capteur et protection contre les infiltrations
Le matériel de mesure modernisé est doté d’une construction rigide et entièrement soudée, conçue pour résister à une exposition environnementale continue. Le système bénéficie d’un indice de protection IP68, ce qui signifie que le débitmètre est protégé contre une immersion prolongée dans l’eau.

Cette conception permet l’enfouissement direct de l’appareil dans le sol sans nécessiter de chambre de protection structurelle, simplifiant ainsi l’installation dans les réseaux de distribution d’eau souterrains ou situés dans des zones isolées.

Mesure de la vitesse et dynamique des écoulements
Afin de s’adapter à des dynamiques de fluides variables, la configuration du capteur utilise une conception à diamètre réduit permettant des mesures de vitesse très précises, allant de valeurs proches de zéro jusqu’à 10 mètres par seconde.

Ce rapport de mesure étendu garantit un suivi précis des volumes lors des conditions de faible débit, un élément essentiel pour obtenir des données fiables durant les périodes de débit nocturne, lorsque la consommation d’eau industrielle et municipale diminue fortement.

Intégration aux canalisations et gestion modulaire du cycle de vie
Les contraintes d’espace dans les réseaux de canalisations municipaux nécessitent des solutions de mesure capables de fonctionner sans longues sections droites destinées à stabiliser l’écoulement de l’eau.

Le débitmètre adopte un profil d’installation 0xD/0xD, ce qui signifie qu’aucune longueur droite de tuyauterie n’est requise en amont ni en aval du capteur. Selon Krishna Prashanth, Global Product Line Manager for Electromagnetic Flowmeters chez ABB, la capacité de l’équipement à maintenir sa précision dans des conditions complexes avec peu ou pas de sections droites permet son déploiement sur l’ensemble du cycle de l’eau.




L’appareil intègre également une architecture modulaire permettant aux exploitants d’adapter les composants internes aux évolutions technologiques et opérationnelles sans devoir remplacer l’ensemble de l’installation de tuyauterie. Cette approche réduit le coût total de possession tout en limitant les déchets industriels destinés à l’enfouissement.

Par ailleurs, le système intègre une connectivité IoT haut débit sur tous les modèles, permettant la transmission à distance des données pour un contrôle centralisé des processus et une analyse avancée des actifs.

Contexte complémentaire
Cette section présente des spécifications techniques et des comparaisons concurrentielles qui n’étaient pas incluses dans l’annonce originale du produit.

Dans le secteur de la mesure industrielle des débits, les débitmètres électromagnétiques sont couramment comparés aux technologies de mesure ultrasonique et Coriolis.

Les modèles électromagnétiques reposent sur la loi d’induction de Faraday et nécessitent des fluides conducteurs pour fonctionner, ce qui les rend particulièrement adaptés aux réseaux d’eau municipaux, mais inadaptés aux hydrocarbures.

Par rapport aux débitmètres ultrasoniques à montage externe (« clamp-on »), les capteurs électromagnétiques à passage intégral offrent une meilleure précision volumétrique lorsque les profils d’écoulement sont perturbés.

La capacité d’installation 0xD/0xD constitue un avantage physique mesurable par rapport aux débitmètres électromagnétiques standards, qui nécessitent généralement des longueurs droites en amont équivalentes à trois à cinq diamètres de conduite afin de stabiliser les turbulences du fluide avant qu’une mesure précise puisse être réalisée.
